电缆敷设必须知道的事

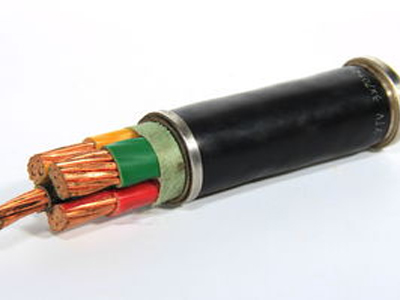

电力电缆是用于传输电力和实现电磁能量转换的一大类电工产品。一切工业生产、交通运输、建筑工程和设施、现代农业和科研、军工装备或军事设施、太空、海洋的探测以及社会生活,都与电缆产品息息相关。你对电缆敷设有全面、详尽的了解吗?电缆敷设中,我们需要注意什么呢?以下我们可以从七个方面来进行了解。

1一般规定

电缆的路径选择,应避免电缆遭受机械性外力、过热、腐蚀等危害,保证电缆路径zui短,便于敷设、维护,宜避开将要挖掘施工的地方,充油电缆线路通过起伏地形时,应保证供油装置合理配置。电缆在任何敷设方式及其全部路径条件的上下左右改变部位,均应满足电缆允许弯曲半径要求。电缆的允许弯曲半径,应符合电缆绝缘及其构造特性要求。对自容式铅包充油电缆,其允许弯曲半径可按电缆外径的20倍计算。同一通道内电缆数量较多时,若在同一侧的多层支架上敷设。同一层支架上电缆排列的配置,宜符合下列规定:控制和信号电缆可紧靠或多层叠置。除交流系统用单芯电力电缆的同一回路可采取品字形(三叶形)配置外,对重要的同一回路多根电力电缆,不宜叠置。除交流系统用单芯电缆情况外,电力电缆相互间宜有1倍电缆外径的空隙。交流系统用单芯电力电缆的相序配置及其相间距离,应同时满足电缆金属护层的正常感应电压不超过允许值,并宜保证按持续工作电流选择电缆截面小的原则确定。未呈品字形配置的单芯电力电缆,有两回线及以上配置在同一通路时,应计入相互影响。交流系统用单芯电力电缆与公用通讯线路相距较近时,宜维持技术经济上有利的电缆路径,必要时可采取下列抑制感应电势的措施:使电缆支架形成电气通路,且计入其他并行电缆抑制因素的影响。对电缆隧道的钢筋混凝土结构实行钢筋网焊接连通。沿电缆线路适当附加并行的金属屏蔽线或罩盒等。

2电缆在空气中沿输送易燃气体的管道敷设时,应配置在危险程度较低的管道一侧,并应符合下列规定:易燃气体比空气重时,电缆宜配置在管道上方。易燃气体比空气轻时,电缆宜配置在管道下方。电缆及其管、沟穿过不同区域之间的墙、板孔洞处,应采用非燃性材料严密堵塞。电缆线路中不应有接头;如采用接头时,必须具有防爆性。

2敷设方式选择

电缆敷设方式的选择,应视工程条件、环境特点和电缆类型、数量等因素,以及满足运行可靠、便于维护和技术经济合理的原则来选择。

3地下直埋敷设

直埋敷设电缆的路径选择,宜符合下列规定:应避开含有酸、碱强腐蚀或杂散电流电化学腐蚀严重影响的地段。2)无防护措施时,宜避开白蚁危害地带、热源影响和易遭外力损伤的区段。

4保护管敷设

电缆保护管内壁应光滑无毛刺。其选择,应满足使用条件所需的机械强度和耐久性,且应符合下列规定:需采用穿管抑制对控制电缆的电气干扰时,应采用钢管。交流单芯电缆以单根穿管时,不得采用未分隔磁路的钢管。

5电缆构筑物敷设

电缆构筑物的尺寸应按容纳的全部电缆确定,电缆的配置应无碍安全运行,满足敷设施工作业与维护巡视活动所需空间,并应符合下列规定:1)隧道内通道净高不宜小于1900mm;在较短的隧道中与其他沟道交叉的局部段,净高可降低,但不应小于1400mm。2)封闭式工作井的净高不宜小于1900mm。3)电缆夹层室的净高不得小于2000mm,但不宜大于3000mm。民用建筑的电缆夹层净高可稍降低,但在电缆配置上供人员活动的短距离空间不得小于1400mm。

6水下敷设

水下电缆路径的选择,应满足电缆不易受机械性损伤、能实施可靠防护、敷设作业方便、经济合理等要求。水下电缆不得悬空于水中,应埋置于水底。在通航水道等需防范外部机械力损伤的水域,电缆应埋置于水底适当深度的沟槽中,并应加以稳固覆盖保护;浅水区埋深不宜小于0.5m,深水航道的埋深不宜小于2m。水下电缆严禁交叉、重叠。相邻的电缆应保持足够的安全间距。水下的电缆与工业管道之间的水平距离,不宜小于50m;受条件限制时,不得小于15m。水下电缆引至岸上的区段,应采取适合敷设条件的防护措施。水下电缆的两岸,应设置醒目的警告标志。

7在其他公用设施中的敷设

通过木质结构的桥梁、码头、栈道等公用构筑物,用于重要的木质建筑设施的非矿物绝缘电缆时,应敷设在不燃性的保护管或槽盒中。交通桥梁上、隧洞中或地下商场等公共设施的电缆,应具有防止电缆着火危害、避免外力损伤的可靠措施。公路、铁道桥梁上的电缆,应采取防止振动、热伸缩以及风力影响下金属套因长期应力疲劳导致断裂的措施。

如此来看,电缆敷设也是一项浩大而繁杂的工程,通过以上一些方法,您可以直观的了解到电缆是如何敷设成功的。
